概述

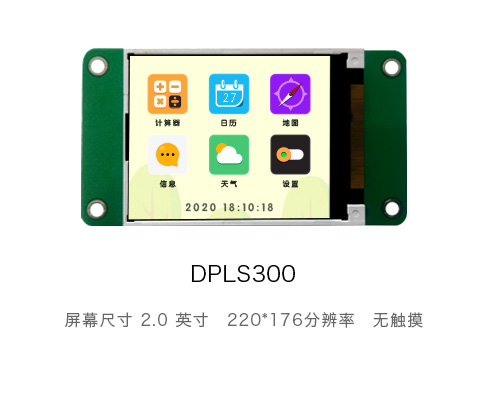

DPLS300 是一款串口显示模组，显示像素分辨率为 220*176(高*宽)，屏幕尺寸为 2.0 寸。本模组支 持使用 kGUIshop 快速设计 GUI 界面，并通过一组 3.3V USART 接口进行数据下载。用户只需要通过 USART 接口，即可与 GUI 界面进行通信，完成界面的逻辑控制工作。DPLS300 的数据接口加入了两层静电防护， 以适用于更复杂的环境。
特性
过流保护 过压保护 只需要接出两根信号线(Rx 和 Tx)即可完成所有通信工作 支持硬件复位 所有输入输出端口(包括电源与地线)提供±25kV 空气间隙静电泄放保护 支持 kGUIshop 快速设计 GUI 界面
应用
手持设备 多媒体设备 监测设备 信息提醒装置
技术参数
电源电压
4.8 ~ 5.5V DC
功耗
600mW (Typ)
过压保护启动电压
6-7V
过流保护启动电流
350mA(Typ)
数据接口波特率
4800,9600,19200,38400,115200
接口 ESD 保护
IEC 61000-4-2 ±25kV 接触放电 IEC 61000-4-2 ±25kV 空气间隙静电泄放
工作温度
−20°C ~ +70°C
存储温度
−30°C ~ +80°C
